超強(柴油)點火器GJ-720
(GJ-710)規格與功能 |
|
|
材積 |
- 長L:70mm
- 寬W:68mm
- 高H:50mm
- 重量W:420g
|

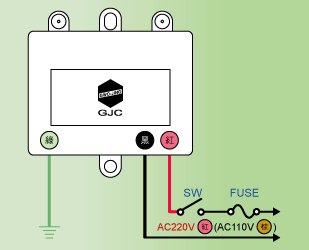

配線說明 |
- HV:點火高壓輸出線(5mm粗紅線)
- GJ-720紅:電源輸入線(控制電源開關)
[GJ-710 棕:電源輸入線AC-110V(控制電源開關)]
- 黑:電源輸入線(共用線)
- 綠:接地線
|
規格與功能 |
- 輸入電壓:AC-220V~240V,50~60HZ
[AC-110V~120V,50~60HZ.]。
- 點火輸出高壓:8~10KV。
- GJ-720 [GJ-710],超強點火器必需搭配程式控制器使用,或須配合無段自動跳脫開關使用,連續點火時間不得超過15秒。
- 多數個點火器並聯使用時,黑色線為共用線。
- GJ-720[GJ-710]有單點和雙點二種,依客戶需求設計製造。
|
安裝方法 |
- 點火高壓線需固接高壓點火棒。
- 點火高壓線與高壓點火棒必須保持乾淨與乾燥,以免絕緣不良或漏電。
- 點火器的接地線必須與燃燒器及機體(爐體)保持良好的接地通路。
- 點火高壓線的受熱溫度不可超過100℃(線材溫度最高為160℃)。
- 點火器按裝之環境周圍溫度不可超過50℃,點火距離3.5~5mm為宜。
- 此點火器適用於點燃柴油、L.P.G.(桶裝瓦斯)與N.G.(天然瓦斯)等各種混合型小火量之燃燒器。
|
|
|
