GJ-202C (GJ-201C) 點火控制器規格與功能 |
|
|
  |
|
材積 |
|
- 長L：98mm
- 寬W：68mm
- 高H：39mm
- 重量W：300g
|
|

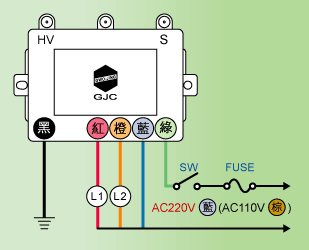

配線說明 |
|
- HV：點火高壓輸出線(5mm粗紅線)
- S：火燄感應線(5mm粗黑線)
- 綠：電源輸入線(控制電源開關)
- GJ-202藍：:電源輸入線AC-220V(共用線)
[GJ-201棕：電源輸入線AC-110V(共用線)]
- 橙/藍：
L1 點火指示燈
- 紅/藍：
L2 燃燒指示燈
- 黑：接地線
|
|
規格與功能 |
|
- 輸入電壓：AC220V~240V，50~60HZ
[AC-110V~120V，50~60HZ.]。
- 點火輸出高壓：16~18KV。
- 主火點著後自動停止高壓點火。
- 主火熄火時能自動再點火。
- 點火時點火指示燈亮,瓦斯點著後點火指示燈熄，燃燒指示燈火亮。
|
|
安裝方法 |
|
- 點火高壓線與火燄感應線需接點火棒與火燄感應棒。
- 點火高壓線與火燄感應棒必須保持乾淨與乾燥，以免絕緣不良或漏電。
- 點火棒與火燄感應棒必須保持乾淨與乾燥，以免絕緣不良或漏電。
- 點火棒與火燄感應棒點火時不可相互點火，否則會破壞感應系統電路。
- 火燄感應棒與火燄需保持良好的接觸，火燄不宜有浮火，飄火或不穩定的現象。
- 點火器的接地線必須與燃燒器及機體(爐體)保持良好的接地通路。
- 點火高壓線的受熱溫度不可超過100℃(線材溫度最高為160℃)。
- 點火器安裝之環境周圍溫度不可超過50℃點火距離3.5~5mm為宜。
- 此點火器適用於點燃L.P.G(桶裝瓦斯)與N.G.(天然瓦斯)等各種混合型小火量之燃燒器。
|
|
|
